Zlacení mosazi a železa

Proces zlacení probíhá na zlatící lince AURUNA 556, která je jednou z nejlepších PCL linek v Evropě. Mohou se zde pozlatit jak díly z mosazi, tak také ze železa. Standardně se nanáší vrstva zlata o tloušťce 0,2 μm, je však možné nanést vrstvu až o tloušťce 10 μm a to i s vysokou lesklostí.Tento typ zlacení je vhodný jak pro dekorativní, tak také pro technické účely. Zlacení na lince AURUNA 556 také zajišťuje garanci stálosti vrstvy zlata ve standardních podmínkách interiérů.

Největší výhody zlatící linky AURUNA 556

Nejvyšší čistota - většina zlatících lázní využívá legující prvky, jejichž účelem je zvýšení tvrdosti zlatého povrchu. Tím se však snižuje čistota zlata. Proto je velkou výhodou této zlatící linky to, že dokáže dosáhnout stejné tvrdosti povrchu bez použití legovacího prvku. Proto je zlato stále v té nejvyšší čistotě 24 karátů. Dosahuje tak nejvyšší třídy podle US normy.

Nejvyšší tvrdost - Linka je schopna dosáhnout nejvyšší třídy tvrdosti podle US normy bez využití legujících prvků.

Největší rozměry dílů - díky větším rozměrům linky 1500 x 1100 x 300 mm (d x hl x š) je možné zpracovat rozměrnější díly.

Záruka vrstvy zlata - je možné ověřit kvalitu vrstvy zlata pomocí RTG katalyzátoru. Zákazník poté dostane podrobný protokol s výsledky kontroly a naměřenými vrstvami zlata.

Proces zlacení na lince AURUNA 556

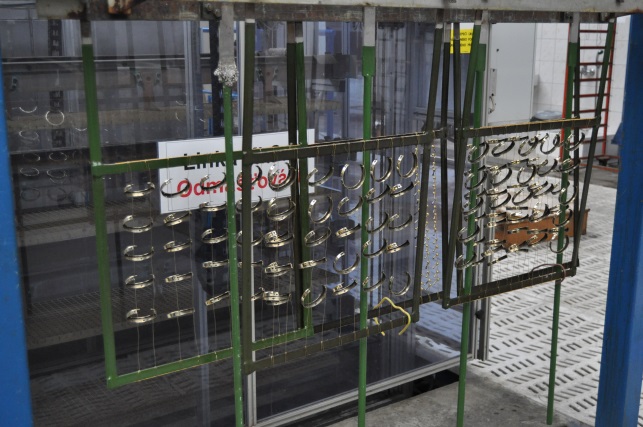

Odmaštění a poniklování dílů - Nejprve dojde k odmaštění dílů. Následně se nanese vrstva niklu, která má tloušťku mezi 10 - 15 μm. Díky tomuto procesu se zvýší přilnavost Au a sníží se porozita povrchu.

Zlacení - Zlacení probíhá pomocí elektrolytického nanášení vrstvy Au. Tloušťka vrstvy se pohybuje mezi 0,2 μm až 10 μm.

Oplach a sušení - Po každém z provedených kroků následují oplachy. Po závěrečném oplachu ještě dojde k osušení dílů.

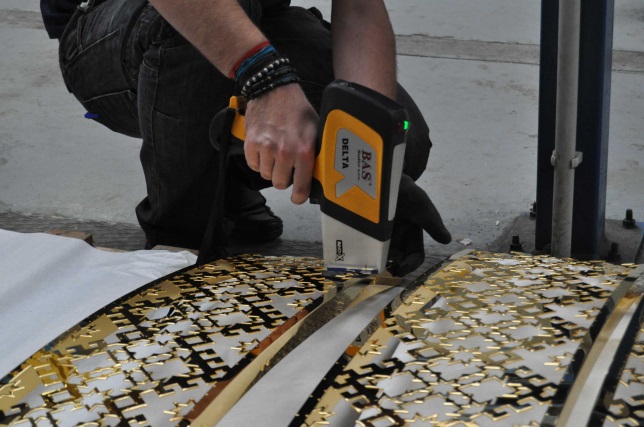

Analýza spektrometrem - U každé vsázky se kontroluje vrstva Au na 1 dílu minimálně na 3 bodech. Analýza probíhá pomocí ručního analyzátoru DELTA se zabudovanou RTG lampou pro materiálovou identifikaci kovů a slitin. Jedná se o rychlou, přesnou a nedestruktivní analýzu vrstvy Au.

Lakování vypalovacím lakem - Lakují se díly pouze do 1 μm Au. Při větší vrstvě má zlato schopnost se samo ochránit, proto není tohoto kroku třeba. Lak se vypaluje na 130 ℃.

Nejvyšší čistota a tvrdost podle US normy

Vlastnosti zlaticí linky PCL

  • AURUNA 556

  • Barva (odstín):

    Srovnatelná s PCL původní

  • Čistota Au:

    99,90 %

  • Ryzost Au:

    24 karátů

  • Hustota Au:

    19 g/cm3

  • Legující prvek:

    NENÍ

  • Tvrdost v HV:

    250

  • Max. tloušťka nanášené vrstvy:

    10 μm

  • Rozměry (d x hl x š):

    1500 x 1100 x 300 mm

Tvrdost - porovnání mezi HK a HV_ 201 HK = 188 HV

Ryzost Au - 1 karát = 1/24 hmotnostního podílu zlata, ryzost čistého Au tedy definováno jako 24 karátů

US norma ASTM B 488

  • Třída

    Čistota (poměr AU v %)

  • I.

    99,70

  • II.

    99,00

  • III.

    99,90

  • Třída

    Tvrdost v HK

  • A

    Max. 90

  • B

    91 - 129

  • C

    130 - 200

  • D

    201 +

FRUNĚK INOX s.r.o.
Zlín, Příluky,
Cecilka 235, 760 01
 Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.
Copyright © 2019 | created in Zlín by Weboo | All rights reserved.
